EA 참조 모델

개념
정보기술아키텍처(EA)의 구성에 필요한 정보화 구성요소의 표준화된 분류체계와 형식에 대한 모범적 사례 EA를 위한 기업 내/외부의 사례 및 표준 문서 및 방법

1. 정보기술 아키텍처의 모범적 구성요소, EA 참조 모델의 개요

  가. EA 참조모델(Reference Model)의 정의

정보기술아키텍처(EA)의 구성에 필요한 정보화 구성요소의 표준화된 분류체계와 형식에 대한 모범적 사례

EA를 위한 기업 내/외부의 사례 및 표준 문서 및 방법



  나. EA 참조모델(Reference Model)의 필요성

정보기술 아키텍처(EA) 구축 및 활용에 따른 개선사항을 제안하고, 이를 반영 하여 정보기술 아키텍처(EA)의 도입, 운영 및 협업의 기회를 촉진함



2. 참조 모델의 종류 및 활용방안

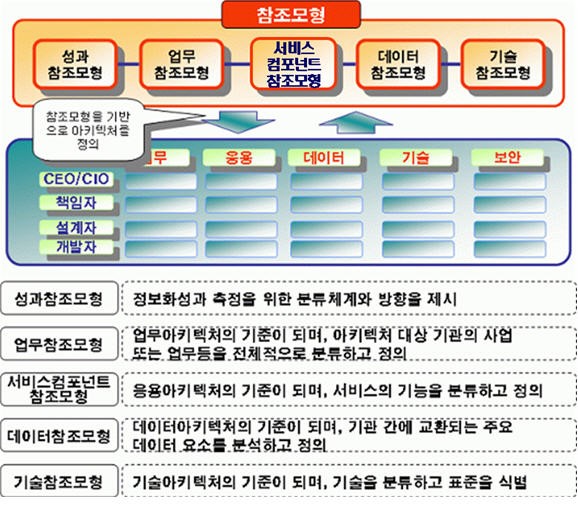

  가. 참조 모델의 종류

-정보기술 아키텍처를 수립하는 담당자는 참조모형을 이용하여 정보기술 아키텍처(EA)를 정의함

참조모델

설 명

성과 참조모델

(PRM)

 Performance Reference Model

 주요 정보화기획 및 사업 성과에 대한 기여도 등을 평가 하기 위한 성과 참조모형

업무 참조모델

(BRM)

 Business Reference Model

 업무에 대한 공통적인 명칭 및 분류 기준으로 조직이 아닌 기능 중심으로 접근하고다른 참조모델 수립의 기준 자료로 활용되는 업무 참조모형

서비스 컴포넌트 참조모델

(SRM)

 Service Component Reference Model

 업무를 지원하는서비스 요소들을 분류한 것으로업무를 지원하는 응용서비스를 컴포넌트 단위로 정의한 서비스컴포넌트 참조모형

데이터 참조모델

(DRM)

 Data Reference Model

 업무 수행에 필요한 데이터를 유형별로 분류한 것으로업무와 서비스 컴포넌트를 지원하는 데이터의 분류와 의미를 정의한 데이터 참조모형

기술참조 모델

(TRM)

 Technical Reference Model

 업무 및 서비스를 지원하기 위해 기술을 체계적으로 분류한 것으로서비스 컴포넌트 구축을 지원하는 기술의 표준과 규격을 정의한 기술 참조모형



  나. 업무별 참조모형

  • 공공기관은 참조모형(RM)을 통하여 전체 정보자원에 대한 구조적 관점 제공, 조직의 정보자원 중복요소 파악, 관련기관 간의 아키텍처 비교․분석, 정보공동 활용을 위한 상호운용성 확보, 조직의 정보자원관리 표준화, 공통서비스 발견을 지원
  • 정보자원을 구성하는 업무와 시스템, 데이터 등은 보이지 않는 무형의 자원들로 무형의 정보자원을 측정하고 관리하기 위하여 이를 가시화, 구조화 하여야 함

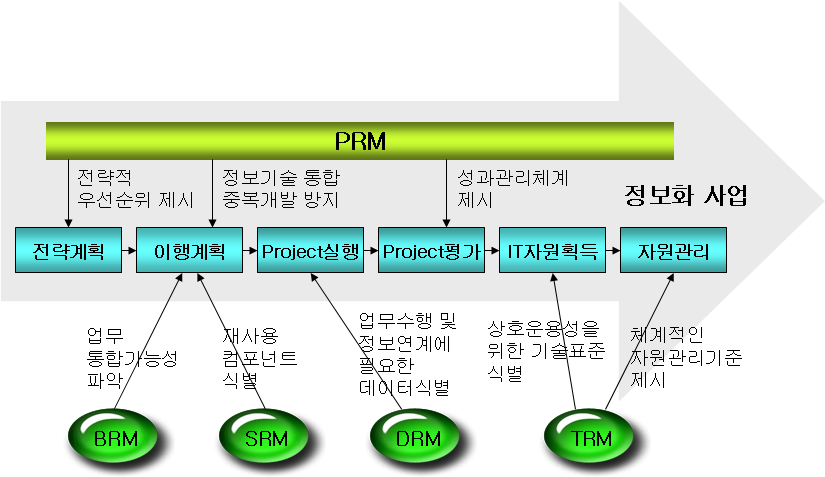

  다. 참조 모델의 활용 방안

  • 정보화 사업의 진행시 RM의 활용 방안

모 델

활용 방안

기대 효과

업무

참조모델

개선 대상 관련 업무를 파악

비즈니스 아키텍쳐 정의

기관간 업무 흐름 촉진

업무프로세스 촉진을 통한 생산성 제고

비즈니스 성과 측정 용이

데이터 참조모델

개선 대산 관련 데이터 파악

데이터 아키텍쳐 정의

정보의 상호운영성 및 교환 촉진

통합된 데이터 활요으로 중복배제 및 재사용

데이터 표준화

서비스

참조모델

개선 대상 관련 어플리케이션 서비스 파악

어플리케이션 아키텍쳐 정의

시스템간 상호운영성 향상

신뢰성 있고 변화에 신속한 대응 가능

시스템 개발 생산성 및 품질 향상 기대

기술

참조모델

개선대상 관련 기술 인프라 파악

기술 아키텍쳐 정의

시스템간 상호운용성, 이식성, 확장성 향상

벤더 독립성

재활용과 리소스 공유

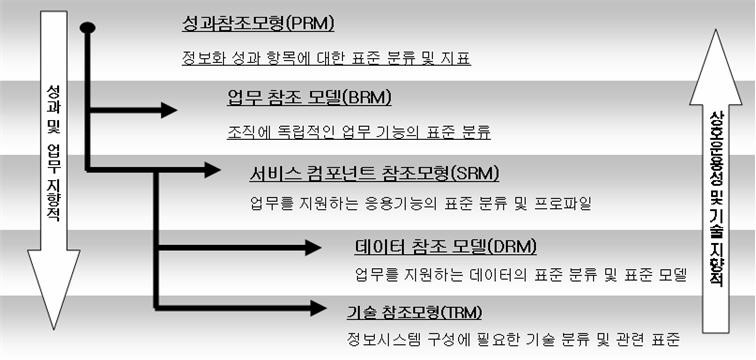

라. 참조모델간의 관계



3. EA 참조모델 활용 시 기대효과

업무, 자원, 기술의각모형을전략요소, 정책등과연계로 일관성 유지

조직과 시스템의 현상(As-Is)과 이상(To-Be)을 가시화한 아키텍처 모델 작성으로 의사결정을 위해 필요한 정보 제공 가능

정보의 지적 자산 관리를 일원화하여 조직 전체 차원에서의 지식 통합 및 공유 체계를 제공

효과적인 정보기술아키텍처 변화관리 및 진화관리를 지원

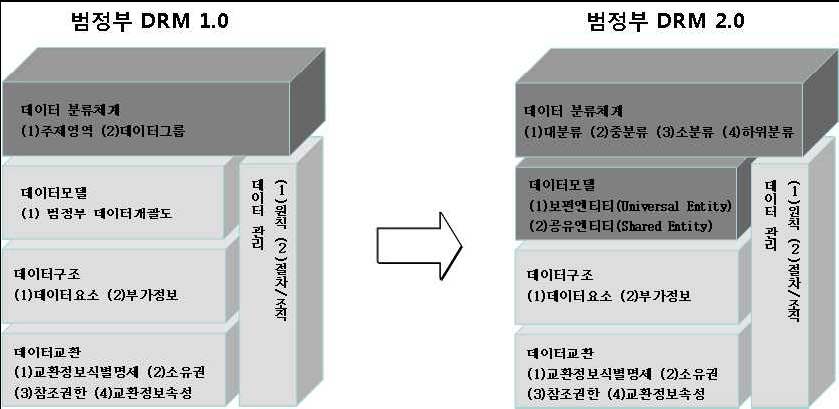

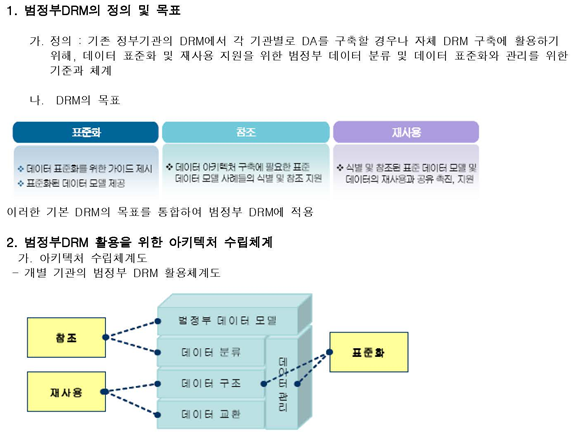

1) DRM



구분

상세 설명

데이터

분류 체계

데이터주제영역 정의, 데이터 영역 계층화하여 도식화 한 것

데이터

모델

공유할 필요가 있는 데이터 모델 정의, 논리적 데이터 는 ERD로 도식화하여 보여줌

개별기관의 데이터 확인 및 재사용

데이터

구조

데이터 요소에 대한 표준화 항목과 가이드

엔티티,관계,속성 표준화 방안 제시

데이터

교환

데이터 요소의 교환을 위해 사전에 정의 되어야 할 메시지 구조 제시, 교환내역 관리

데이터관리

원칙, 조직, 절차 제시, 데이터 거버넌스의 체계를 보여줌 R&R사례제공



구분

상세 설명

데이터 분류체계 vs

데이터 모델

데이터 모델은 데이터 분류 체계의 특정 데이터 영역에 속함

데이터 모델 vs

데이터 구조

데이터 구조에서 제시하는 표준화 방안에 따라 데이터 모델 묘사

데이터 구조 vs

데이터 교환

데이터 구조가 제시하는 데이터 요소 및 가이드에 따라 데이터 교환을 통해 개별 기관의 데이터가 공유됨

데이터 관리 vs

상위 4가지 요소

데이터 관리는 데이터 분류 체계, 모델 구조, 교환 등의 DRM 요소 및 데이터 아키텍처의 요소를 관리하기 위한 가이드가 된다

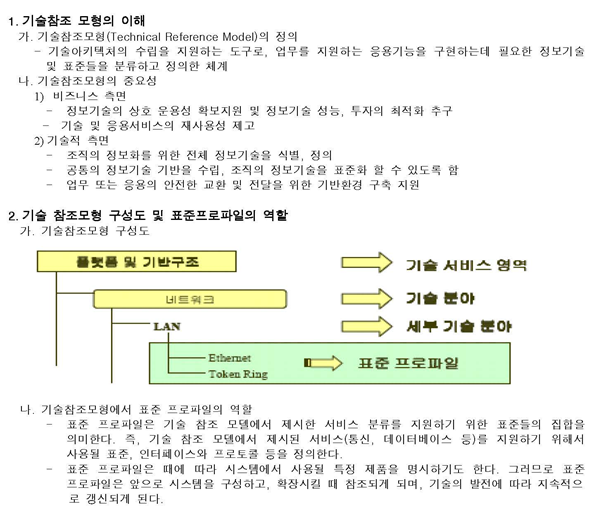

2) TRM



구성

상세 설명

서비스 접근 및 전달

사용자 또는 외부 시스템 관점에서 서비스를 이용하는 영역, 시스템(또는 서비스 제공자) 관점에서는 사용자 또는 외부 시스템

에 서비스를 제공하기 위한 영역을 의미한다. 이 영역은 서비스에 대한 접근과 사용을 관리하는 규범적 요구사항(법령, 지침 등)을 포함

플랫폼 및 기반 구조

시스템적으로 서비스(서비스 컴포넌트)를 구축, 유지,사용할 수 있도록 지원하는 하드웨어, 네트워크, 미들웨어, 운영체제 등의

기반 분야를 의미한다

요소기술

시스템적으로 서비스(서비스 컴포넌트)를 구현하는데 필요한소프트웨어 요소 기술 분야를 의미한다.

인터페이스및 통합

외부 또는 내부 타 시스템 또는 서비스(서비스컴포넌트)를 연계하여 활용하는 데 기반이 되는 기술 분야를 의미한다.

보안

시스템의 안정적인 운영과 서비스를 제공하기 위해서 정보자산(하드웨어, 소프트웨어, 네트워크 등)을 적절한 방법(보안정책과 보안대책)으로 보호하는 것을 의미한다.

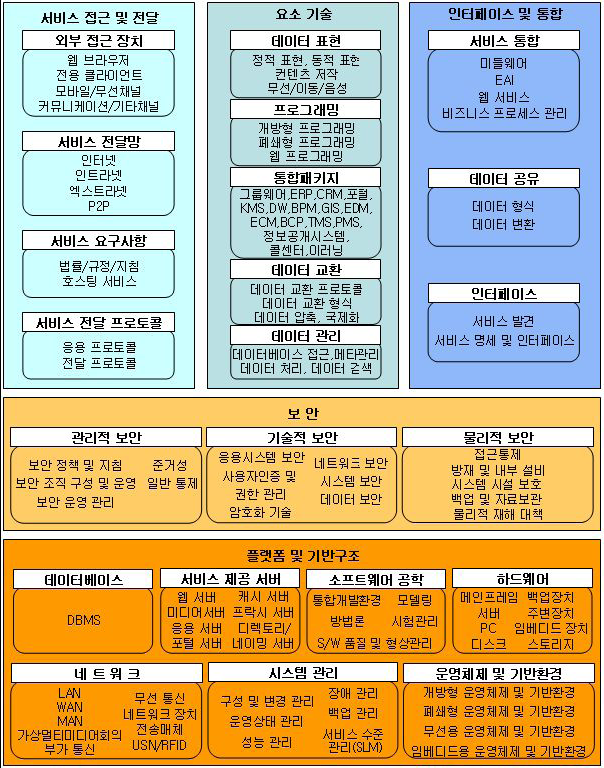

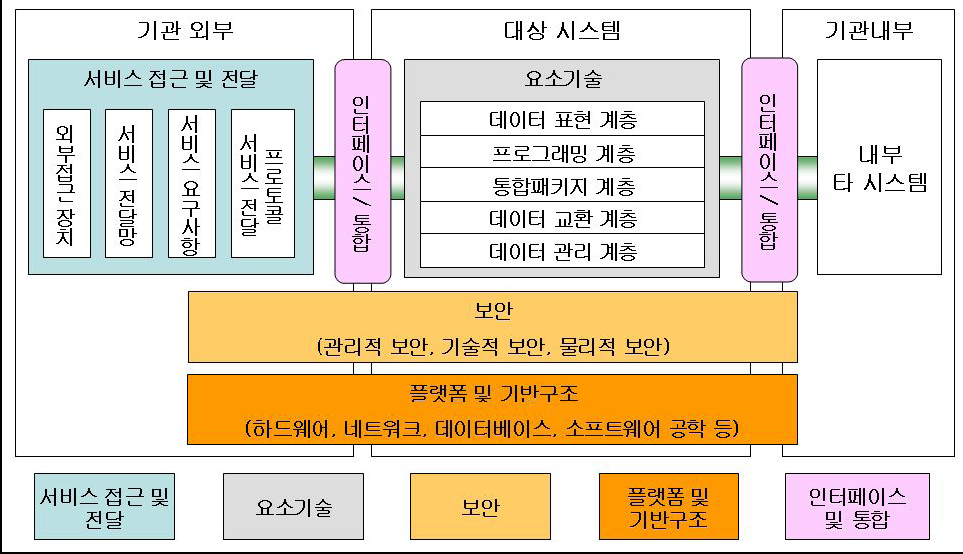

3) TRM 구성도

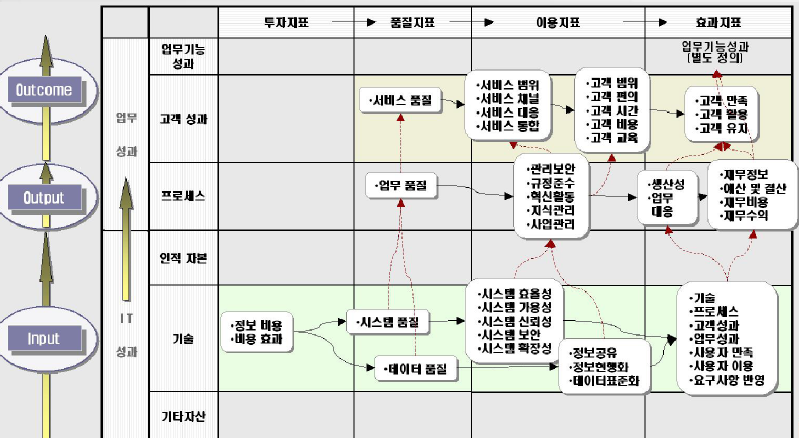

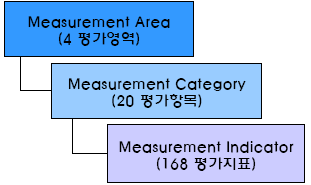

4) PRM 구성도

- 주요 IT 사업의 성과와 업무 목표달성에 공헌 정도를 측정하기 위한 프레임워크



구성

상세 설명

예시

평가영역

PRM 프레임워크의 최상위 레벨로 성과 평가의 관점을 의미함

고객성과

평가항목

평가영역의 하위 레벨로 평가의 속성또는 특성, 레벨이 세분화 가능

고객,서비스

고객만족/이용

평가그룹

평가항목에 대한 평가 지표들을 일반화 한 후 그룹핑 한것

활용,유지,참여, 교육,범위

평가지표

평가항목 별 구체적 측정 지표

평가 영역간에는 Input,Output, OutCome의 인과관계를 가짐

사이트방문자수,회원가입자수

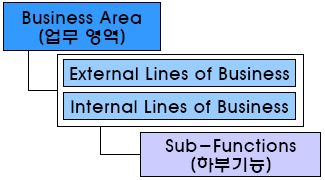

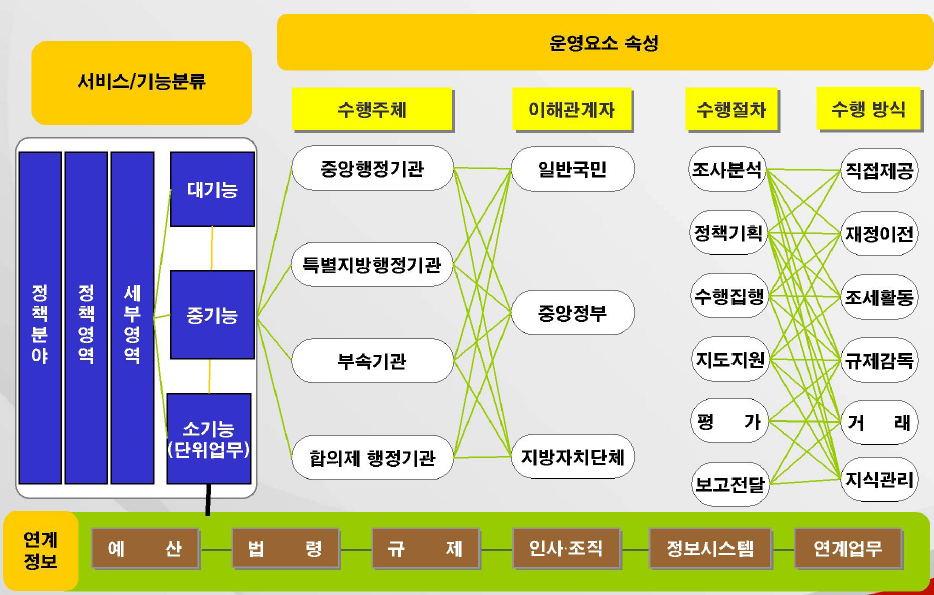

5) BRM 구성도

- 개별기관의 임무수행과 독립적으로 연방 정부차원의 업무운영을 설명하기위한 기능 중심의 엄무기능 분류





레벨

구분

설명

1

정책분야

대국민 서비스 활동, 정부 내 활동을 정부의 예산배분, 국제기준 등을 고려하여 분류

예시: 일반공공행정, 공공질서 및 안전, 통신

2

정책영역

정책분야와 각 부처 대기능과 연계하기 위한 분야보다 하위수준의 기능별 분류 또는 각 분야를 구성하는 대상의 구분

예시: 일반행정, 정부자원관리, 지방행정.재정지원

3

대기능

각 부처의 국/실 수준의 업무수행 기능과 예산체계의 프로그램 수준의 기능을 고려

예시: 전자정부, 조직혁신, 인사정책, 공무원교육운영

4

증기능

각 부처의 과/ 팀 수준의 업무수행 기능으로 하나의 상위 대기능을 수행하기 위한 세부 기능

 예시: 전자정부기획, 정보화제도, 행정정보화

5

소기능

법률, 직제 등 법적인 근거 및 기록물 분류기준을 고려하여 정의 된 기능

예시: 전자정부관련제도연구, 정보통신정책수립

6

단위과제

업무간 유사성, 독자성을 고려하여, 소기능을 세분화한 업무 수행의 영역

전자정부법령연구개선

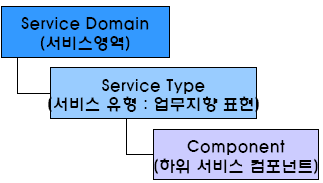

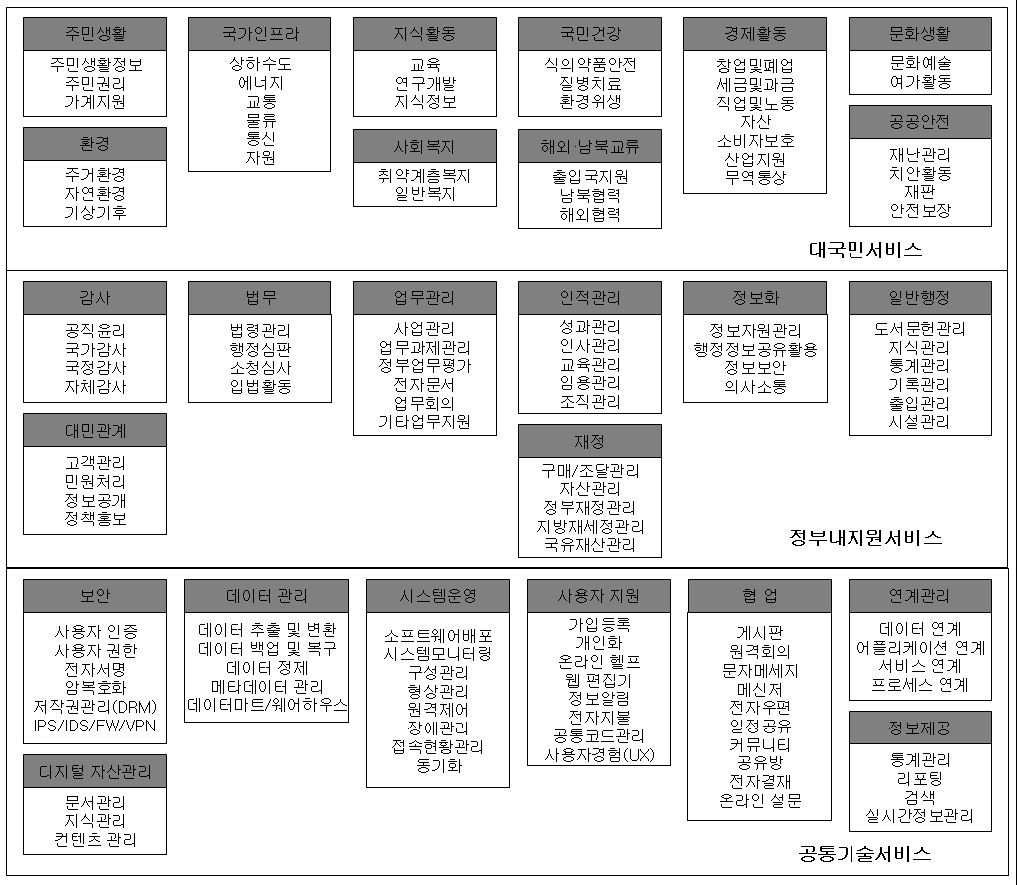

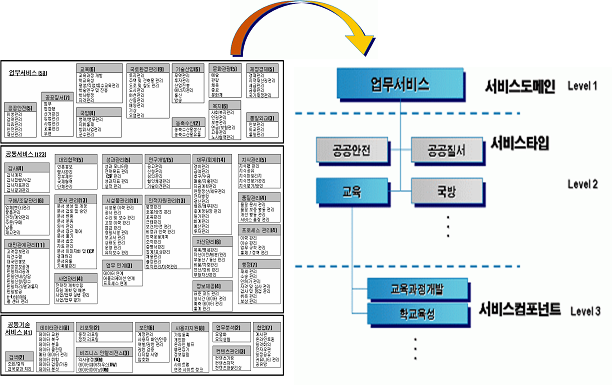

6) SRM 구성도

- 업무기능과 독립적으로 어플리케이션, 어플리케이션 컴포넌트 및 업무 서비스의 재사용 기반을 제공하는 컴포넌트기반의 프레임워크



도메인

상세 설명

업무 서비스

기관의 고유한 업무 수행과 사업 실행을 지원하는 서비스 도메인

정부부처의 업무및 사업 목적에 부합하고 업무규칙 및 절차를 포함한 서비스 컴포넌트 집합

공통업무서비스

다수의 기관에서 공통으로 사용되고 통합된 환경으로 제공 관리 할 수 있는 응용 서비스 컴포넌트의 집합

자산관리,재무,회계,인적자원관리, 사업관리, 성과관리와 같은 서비스

공통기술

서비스

업무서비스와 공통업무 서비스를 구현하는데필요한 기술 컴포넌트로 특정 업무에 독립적인 여러 시스템에서 공통으로 활용할 수 있는 기술 서비스 컴포넌트의 집합
